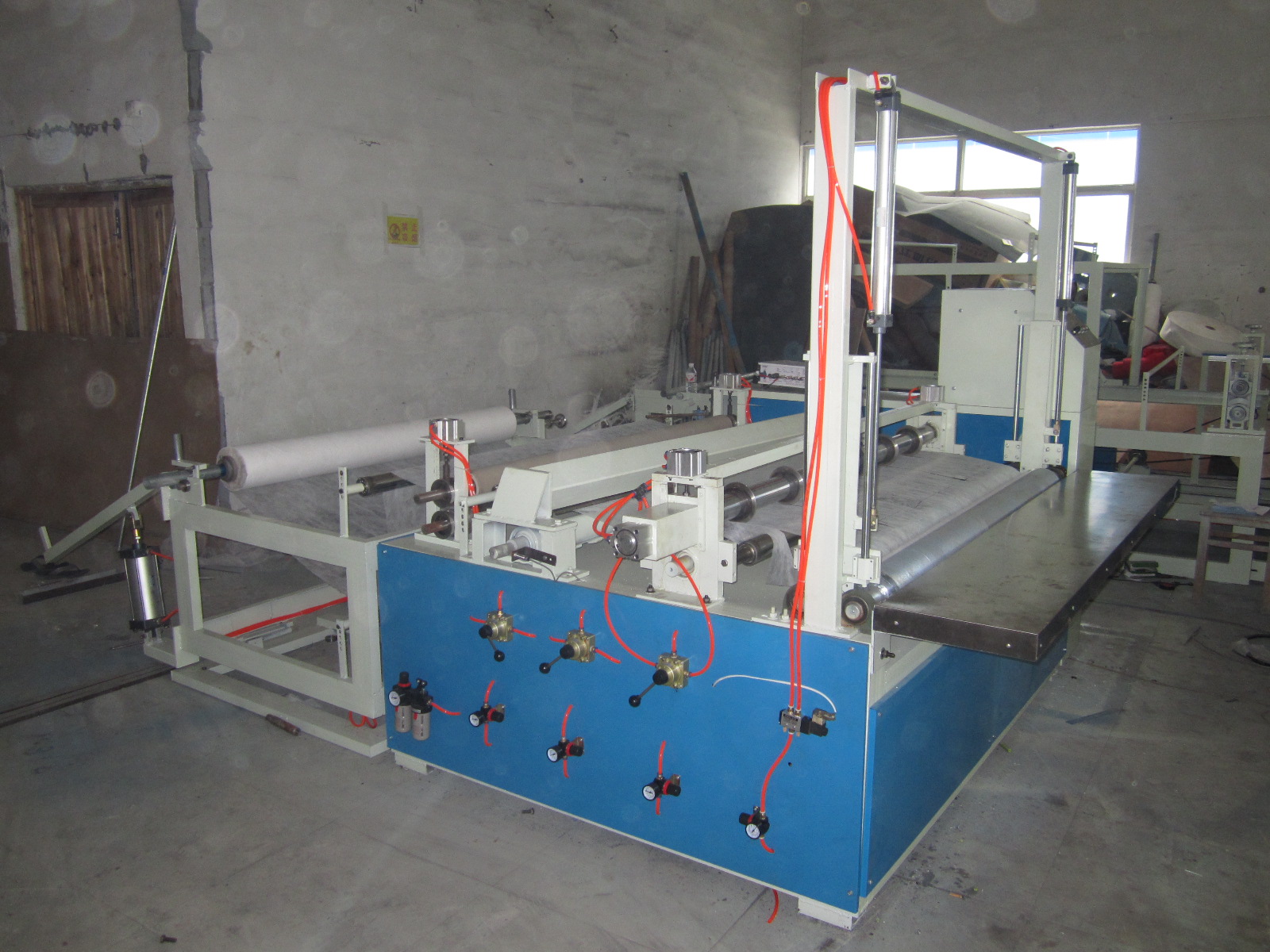

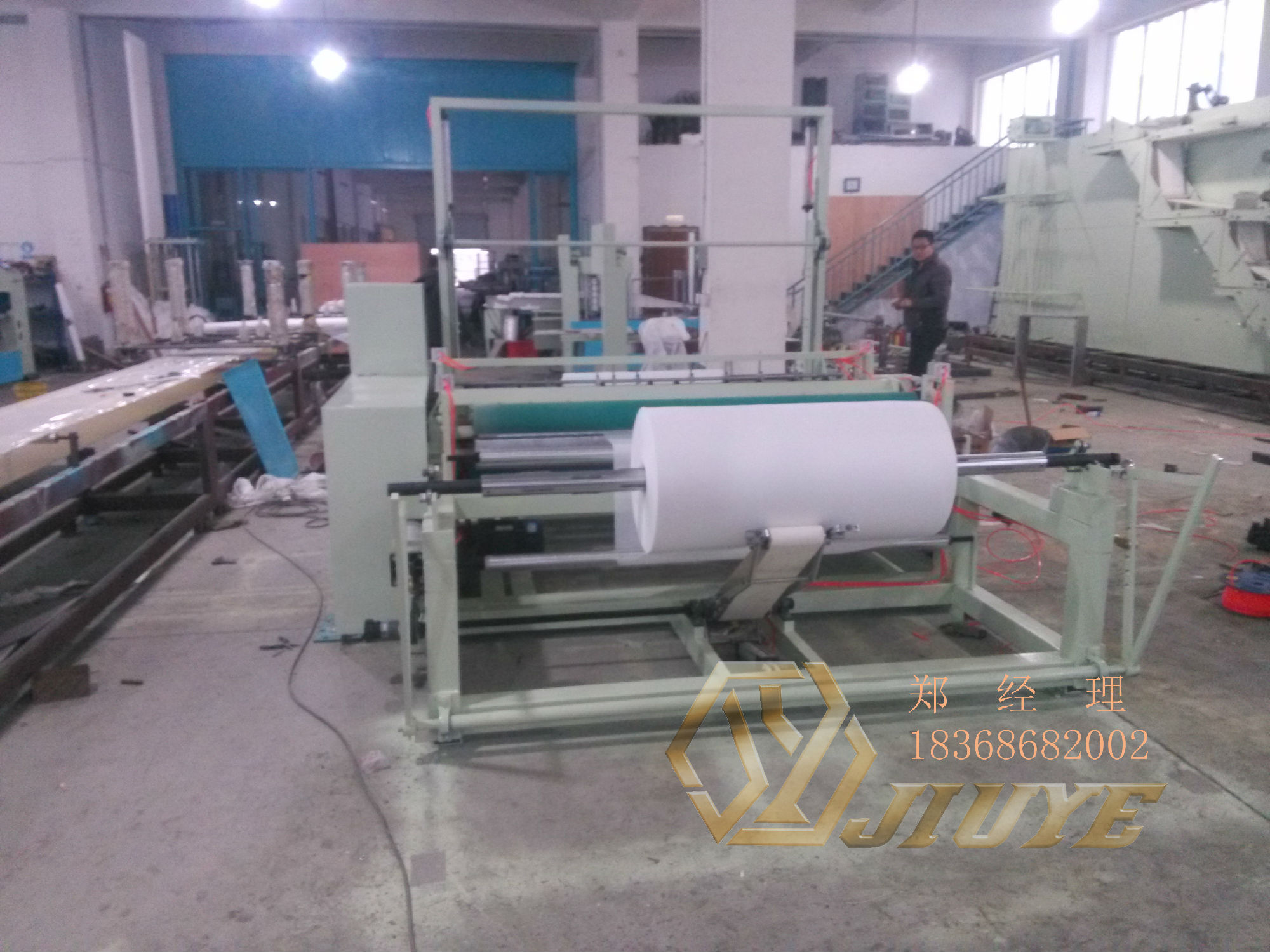

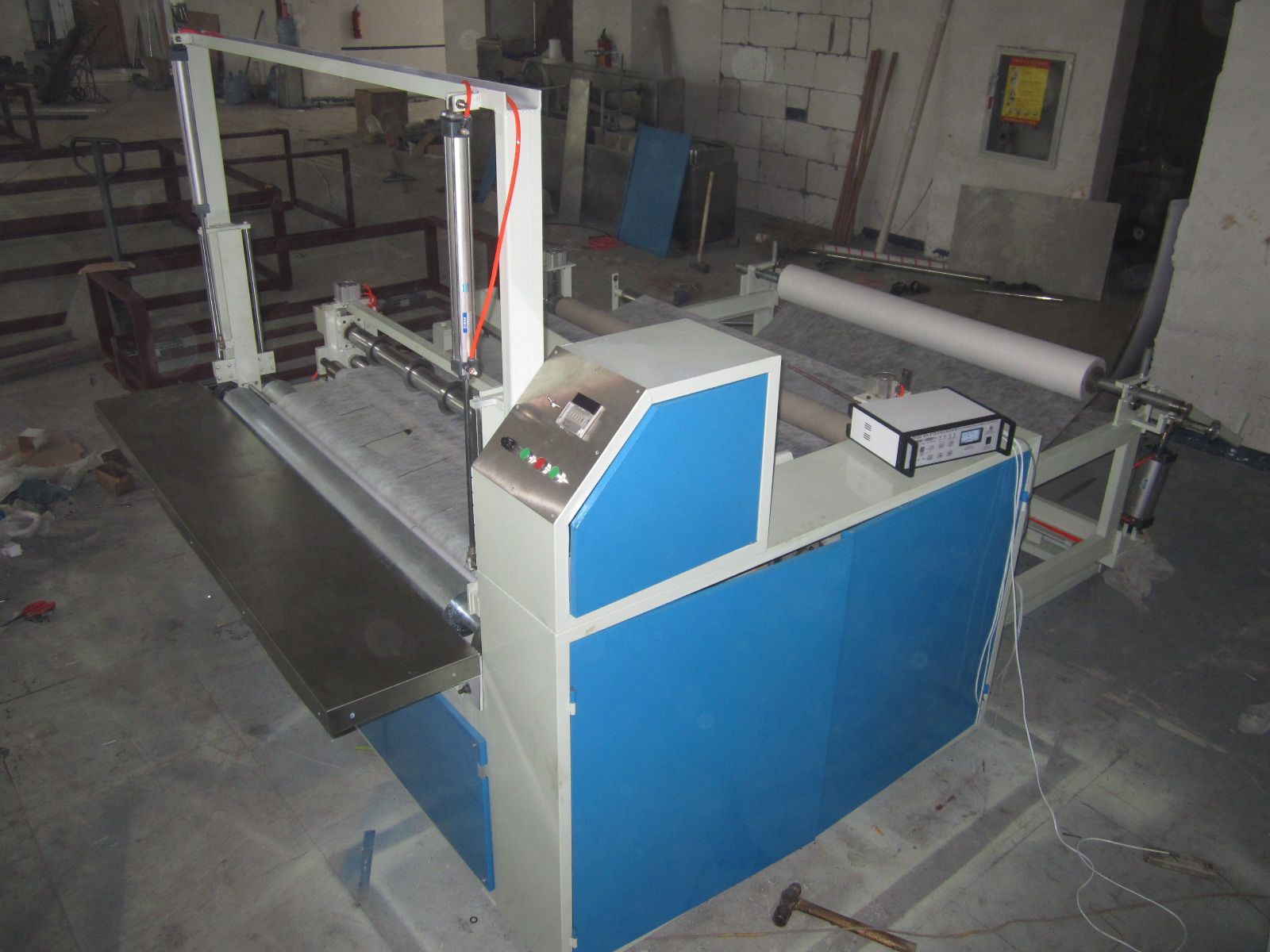

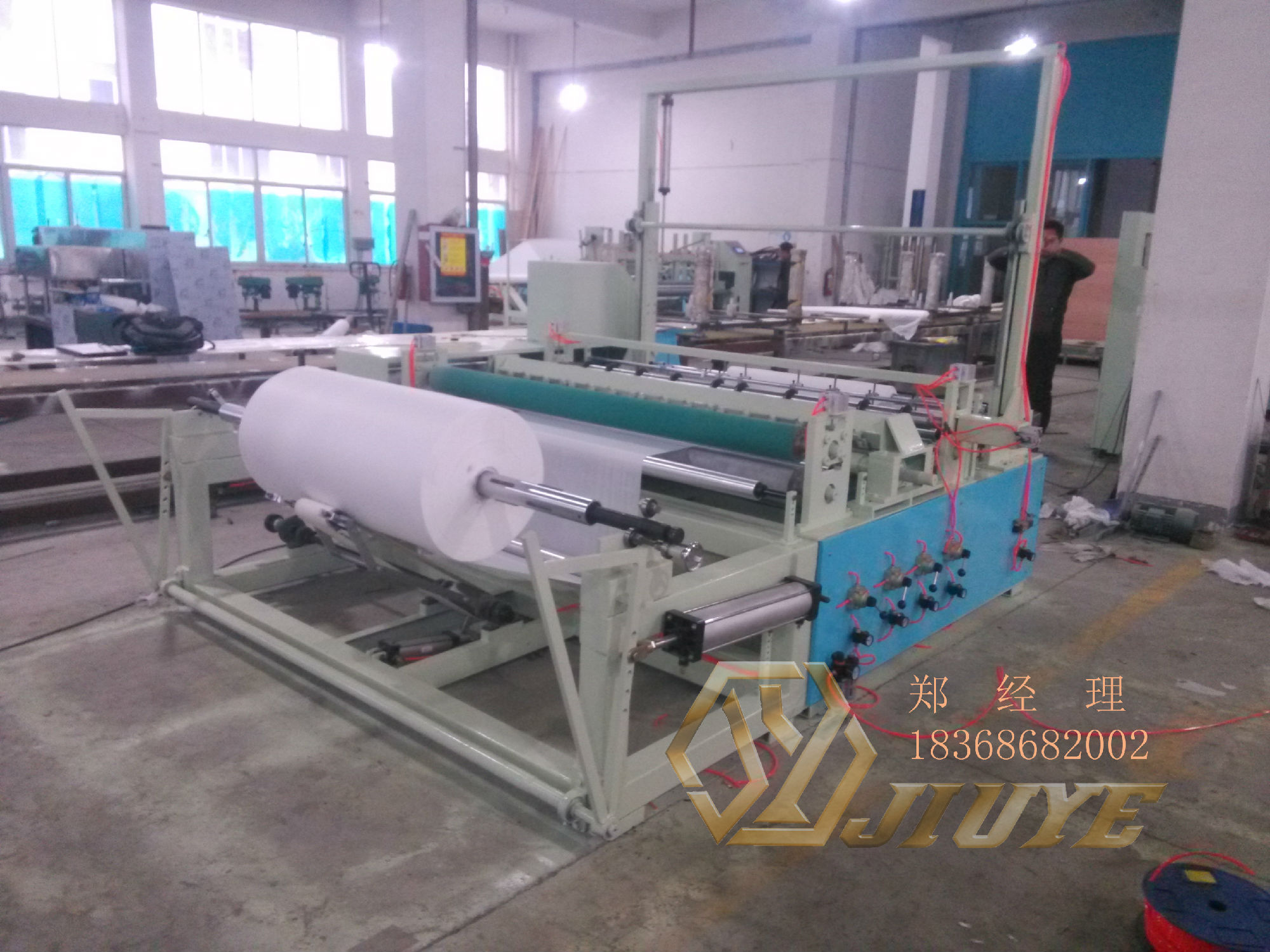

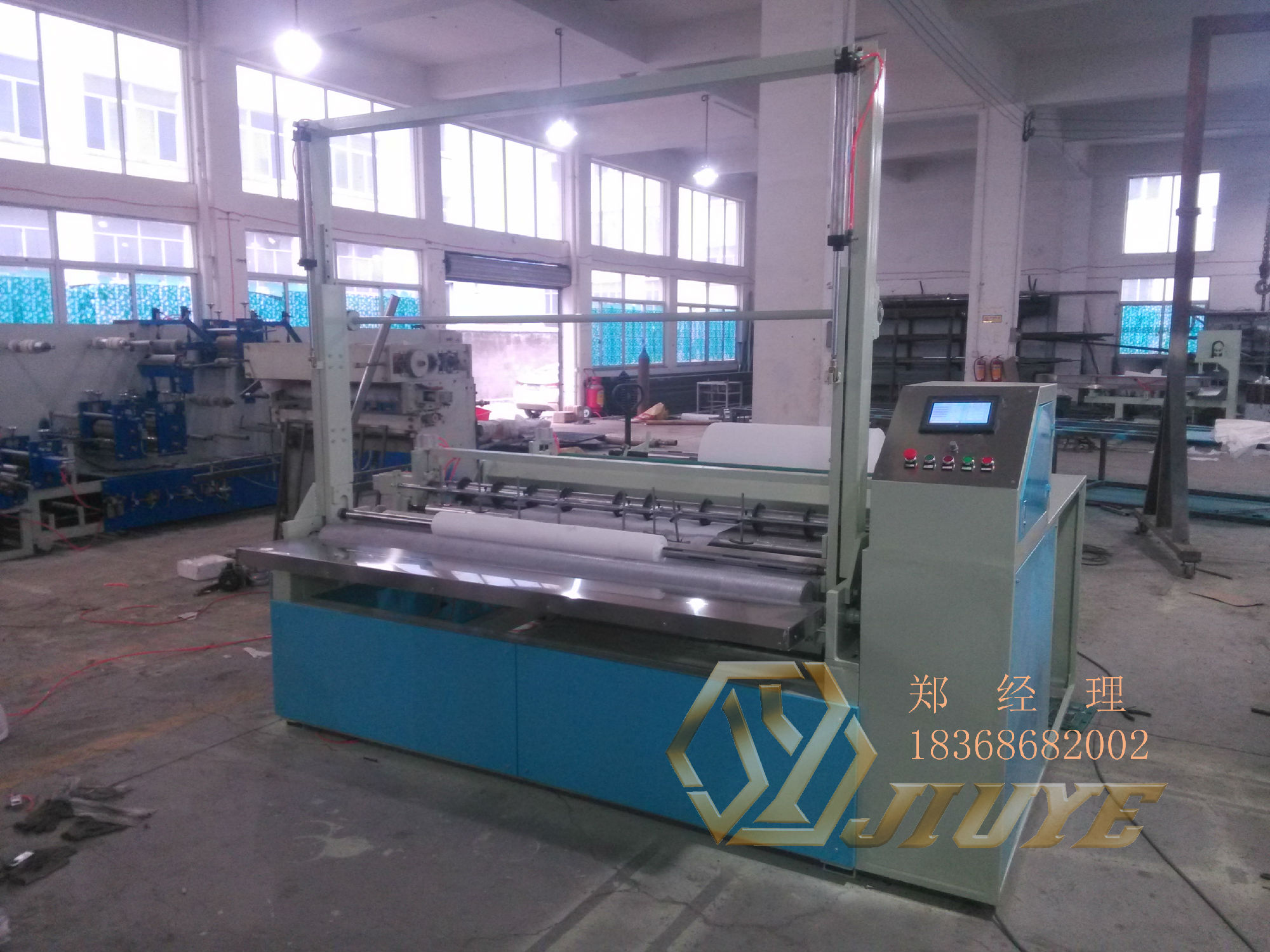

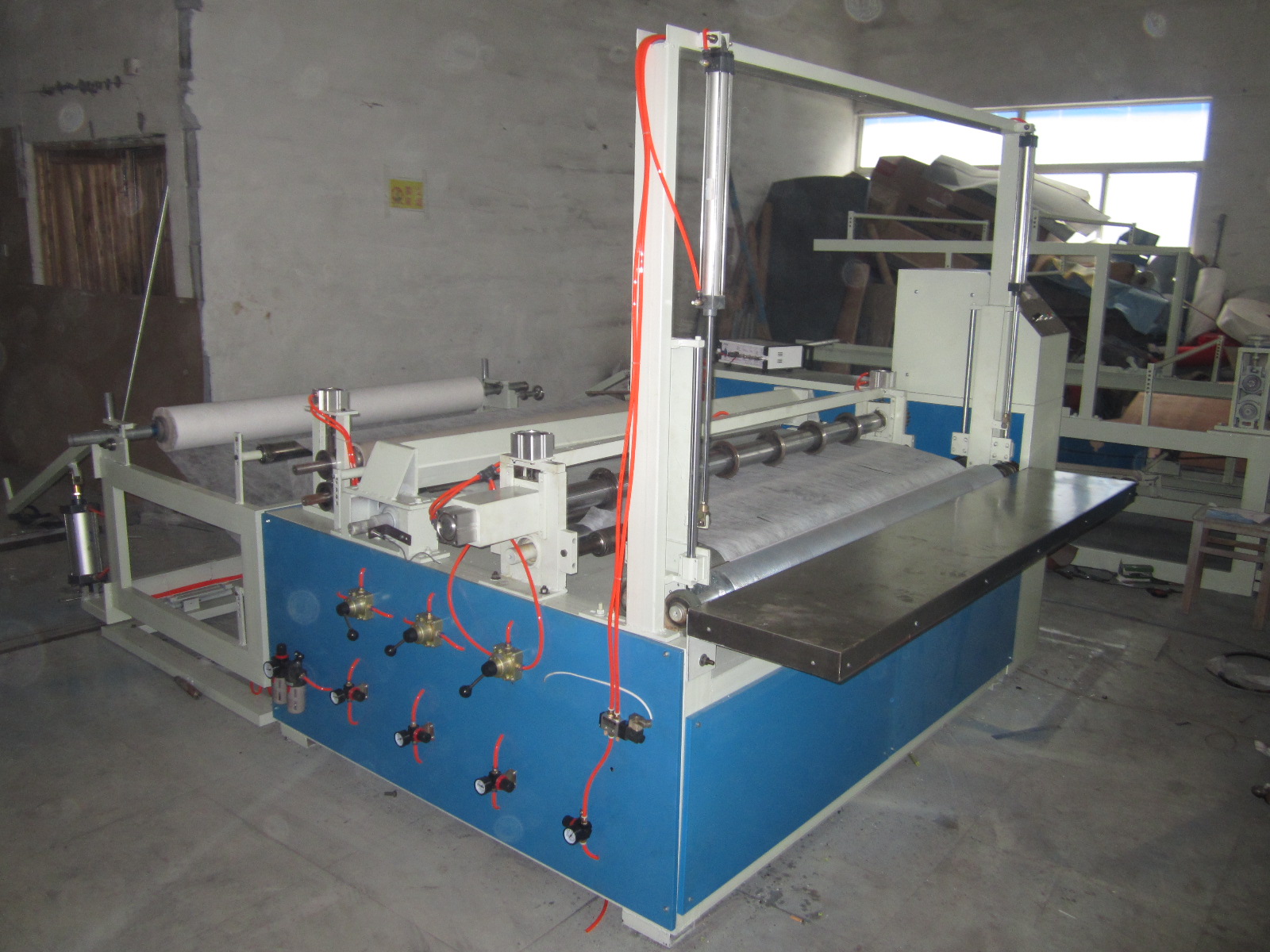

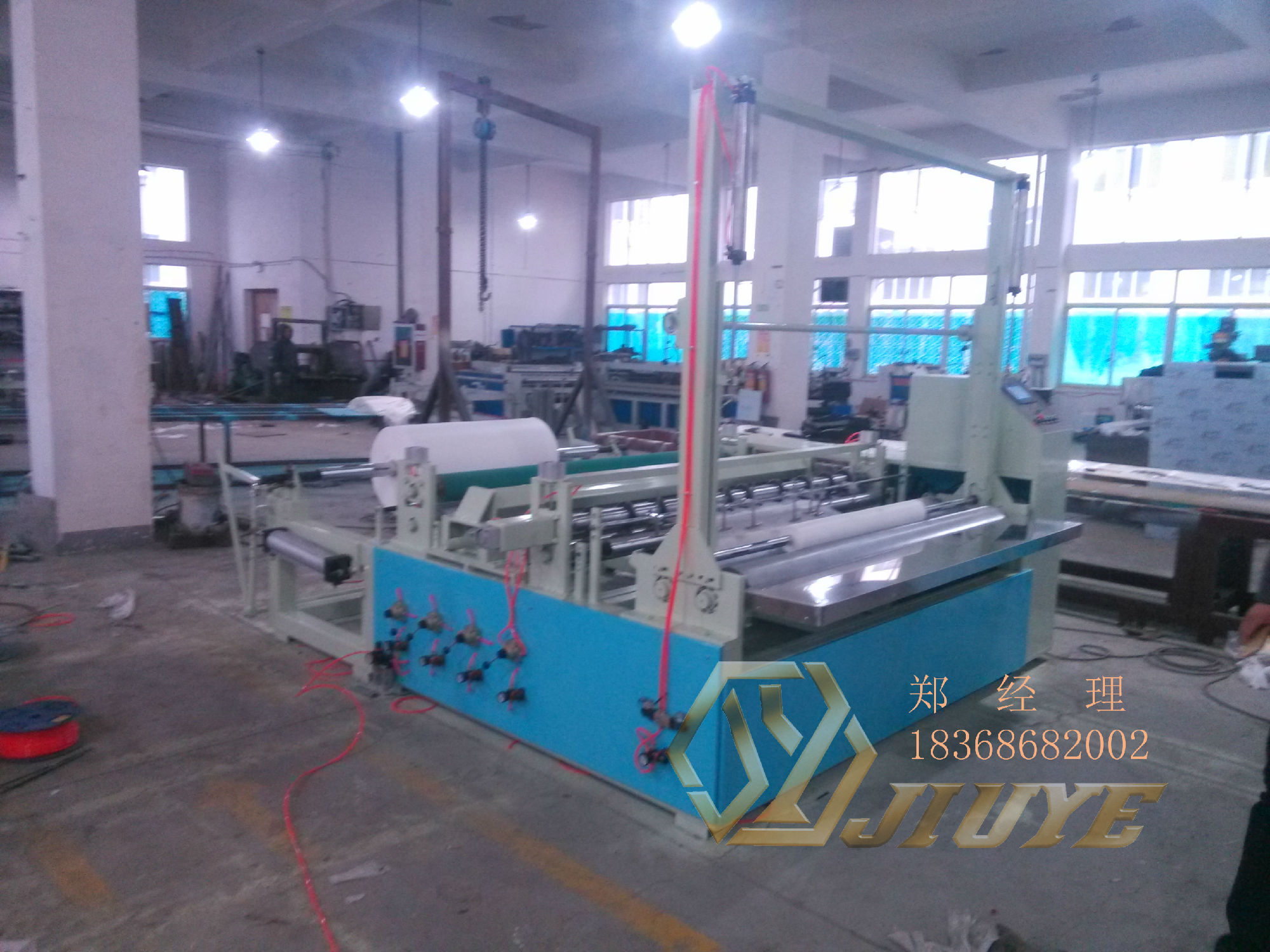

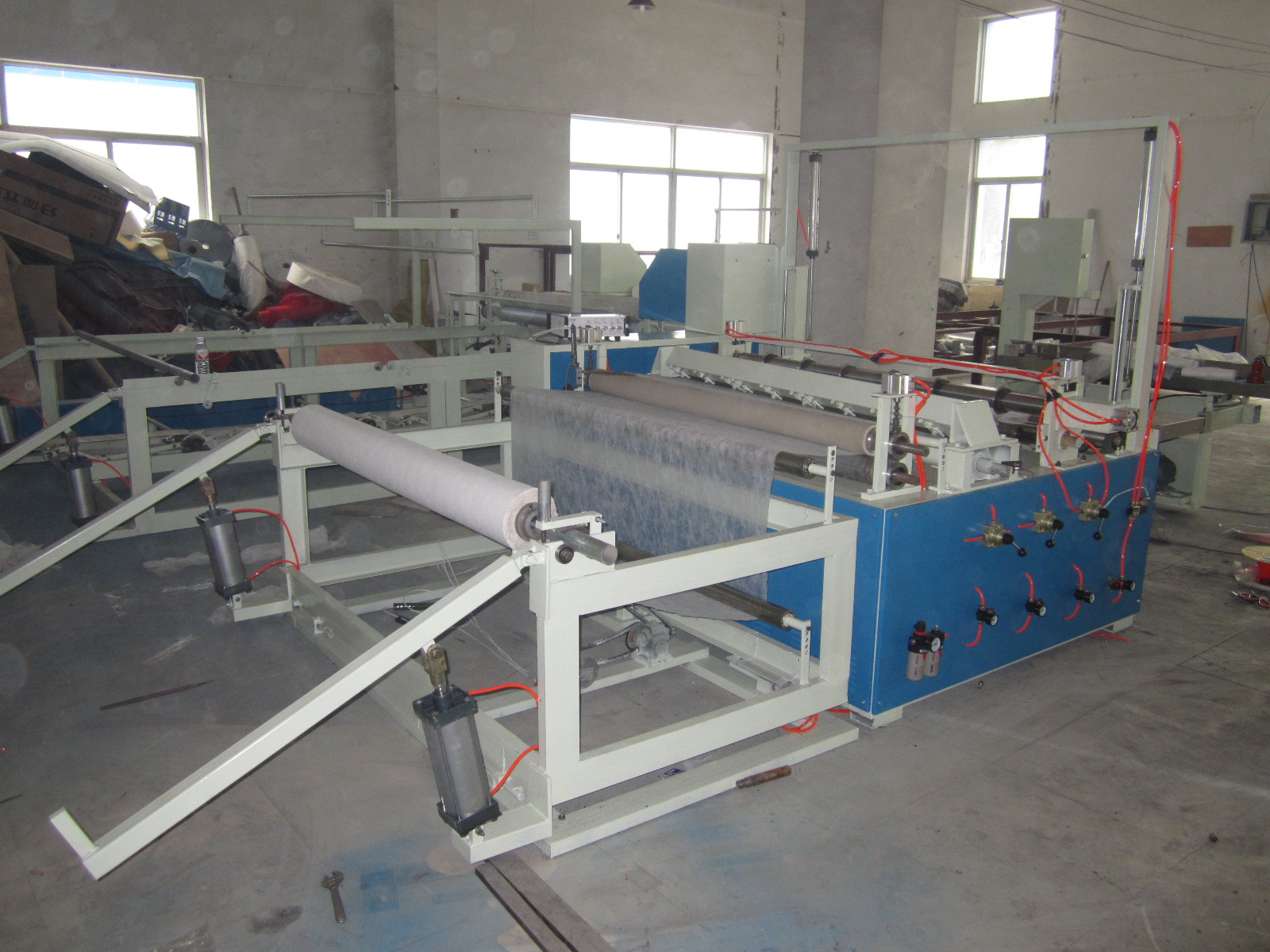

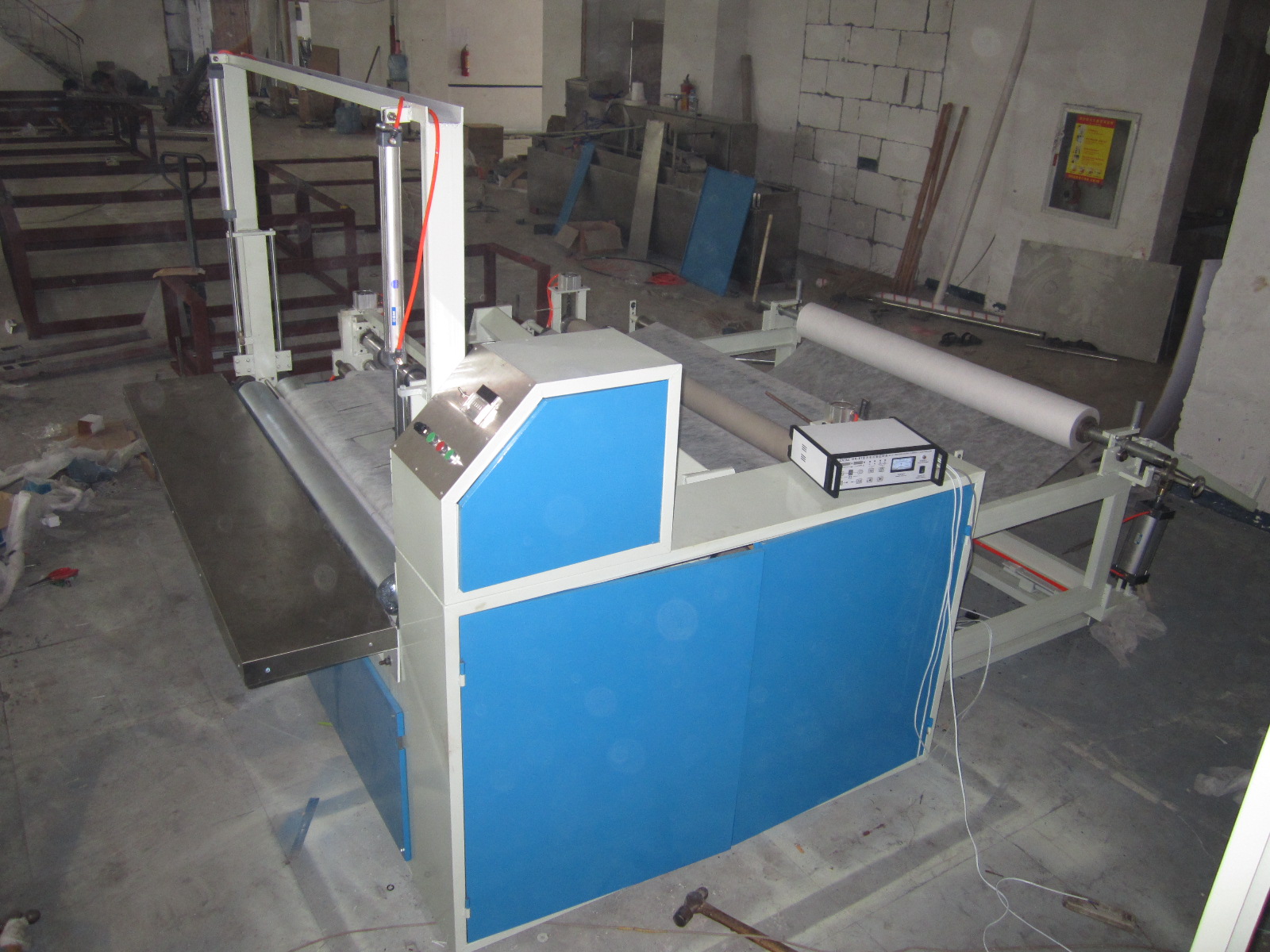

2100型圆刀分切复卷机设备

技术参数

一、工作原理：气动上料——磁粉控制放料——牵引---自动分切——自动收卷——推出成品

二、2100型气圆刀分切复卷机:

1. 设备分切为2-1000px，准度为正负10mm,带计数功能

2. 复卷辊辊面宽度：≥1700mm；复卷速度：100米/分钟

3. 分切宽度：≥20mm（实际配刀10把圆刀）

4. 设备上料直径为1.2米，配放卷和收卷各一根气涨轴。

5. 机架结构：设备采用10*10方管为分体连接式结构组成，在分切刀位置和引料位置配有踏步板，便于操作； 设备收卷带挡边装置。

6. 磁粉涨力控制同步放料；

7. 导管采用铝合金材质，无阻力，导向性好；

8. 设备轴承均采用哈尔滨轴承。

9. 配有一根用于展布皱纹辊；

10. 牵引装置：配钢对胶辊一套；

11. 分切装置：采用圆刀分切装置，分切端面整齐无毛边，分切宽度可调；

12. 表面卷取，在两复卷辊中间复卷；

13. 复卷辊：一个为光辊，另一根并为分切底刀辊；

14. 主机功率：5.5KW；额定频率：50hz   外形尺寸: 长3800mm×宽2800mm×高1900mm

15. 设备自动计数、计米,到数停机。
